Kule Vinçlerde Yeni Nesil Otomasyon ve Güvenlik Sistemleri

Giriş

Kule vinçler, modern inşaat şantiyelerinin vazgeçilmez makineleridir. Yüksek katlı yapılardan altyapı projelerine kadar malzemenin doğru yere, doğru zamanda ulaşmasını sağlarlar. Ancak aynı makineler, doğru yönetilmediğinde şantiyedeki en yüksek risk kaynaklarından biri haline gelir: aşırı yük, rüzgar, çarpışma, operatör hatası, bakım eksikliği ve sinyal/haberleşme hataları ciddi iş kazalarına yol açabilir.

Son yıllarda sensör teknolojilerindeki, PLC ve gömülü kontrolcü sistemlerindeki, kablosuz haberleşmedeki ve yapay zekadaki gelişmeler kule vinç otomasyonunu köklü biçimde değiştiriyor. Bu yazıda yeni nesil otomasyon ve güvenlik sistemlerinin neler sunduğunu, nasıl çalıştığını ve sahada nelere dikkat edilmesi gerektiğini ele alıyoruz.

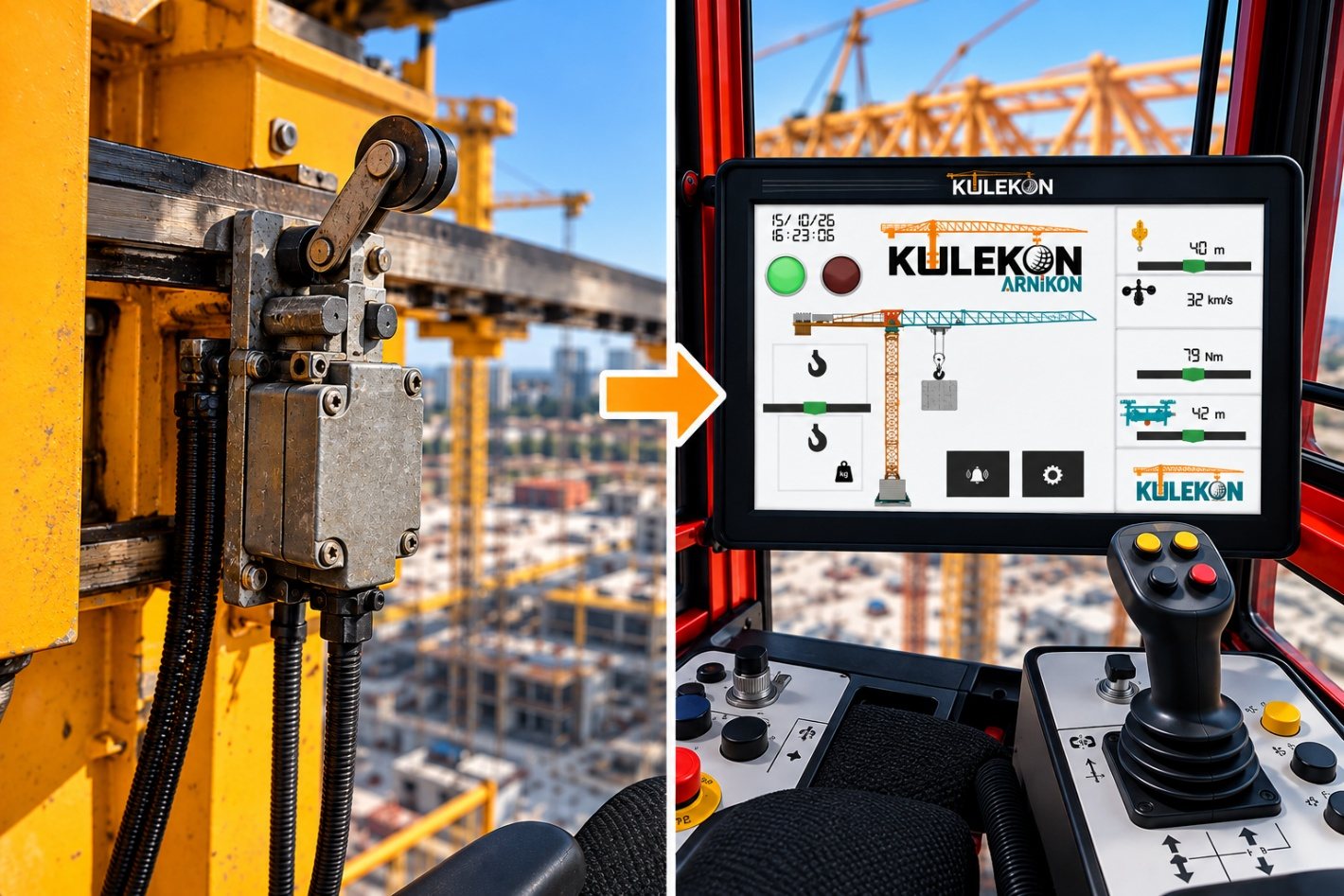

01Klasik güvenlik sistemlerinden akıllı sistemlere

Geleneksel kule vincin güvenliği büyük ölçüde mekanik ve elektromekanik elemanlara dayanırdı: limit şalterleri, mekanik yük sınırlayıcılar ve operatörün tecrübesi. Bu yaklaşım hâlâ temel güvenlik katmanıdır; fakat tek başına yeterli değildir. Yeni nesil sistemlerde şu farklar öne çıkar:

• Tek noktalı koruma yerine katmanlı koruma: Sensörler, kontrolcü, yazılım sınırları ve operatör arayüzü birlikte çalışır.
• Reaktif yerine öngörücü yaklaşım: Sistem, limit aşıldıktan sonra değil, limite yaklaşırken uyarı verir ve hareketi yumuşak şekilde sınırlar.
• Kayıt ve izlenebilirlik: Her kaldırma, her alarm ve her müdahale kayıt altına alınır; olay sonrası analiz mümkün olur.

02Temel güvenlik fonksiyonları

Yük momenti sınırlayıcı (LMI / yük momenti göstergesi)

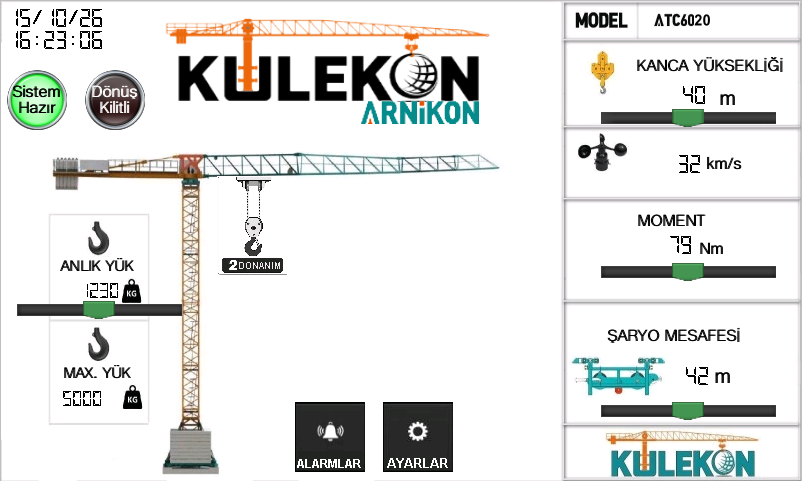

Kule vincin en kritik koruması, yük ile bom açıklığının (yarıçapın) birlikte değerlendirildiği yük momenti sınırlamasıdır. Yeni nesil sistemlerde yük hücresi, açıklık sensörü ve kontrolcü verileri gerçek zamanlı işlenir; yük değeri, kapasite yüzdesi ve kalan emniyet payı operatör ekranında net biçimde gösterilir. Kapasiteye yaklaşıldığında önce sesli ve görsel uyarı, limit aşımında ise tehlikeli yönlü hareketlerin (kanca yükseltme, arabayı dışarı çıkarma) engellenmesi sağlanır.

Hareket sınır anahtarları ve kanca yüksekliği ölçümü

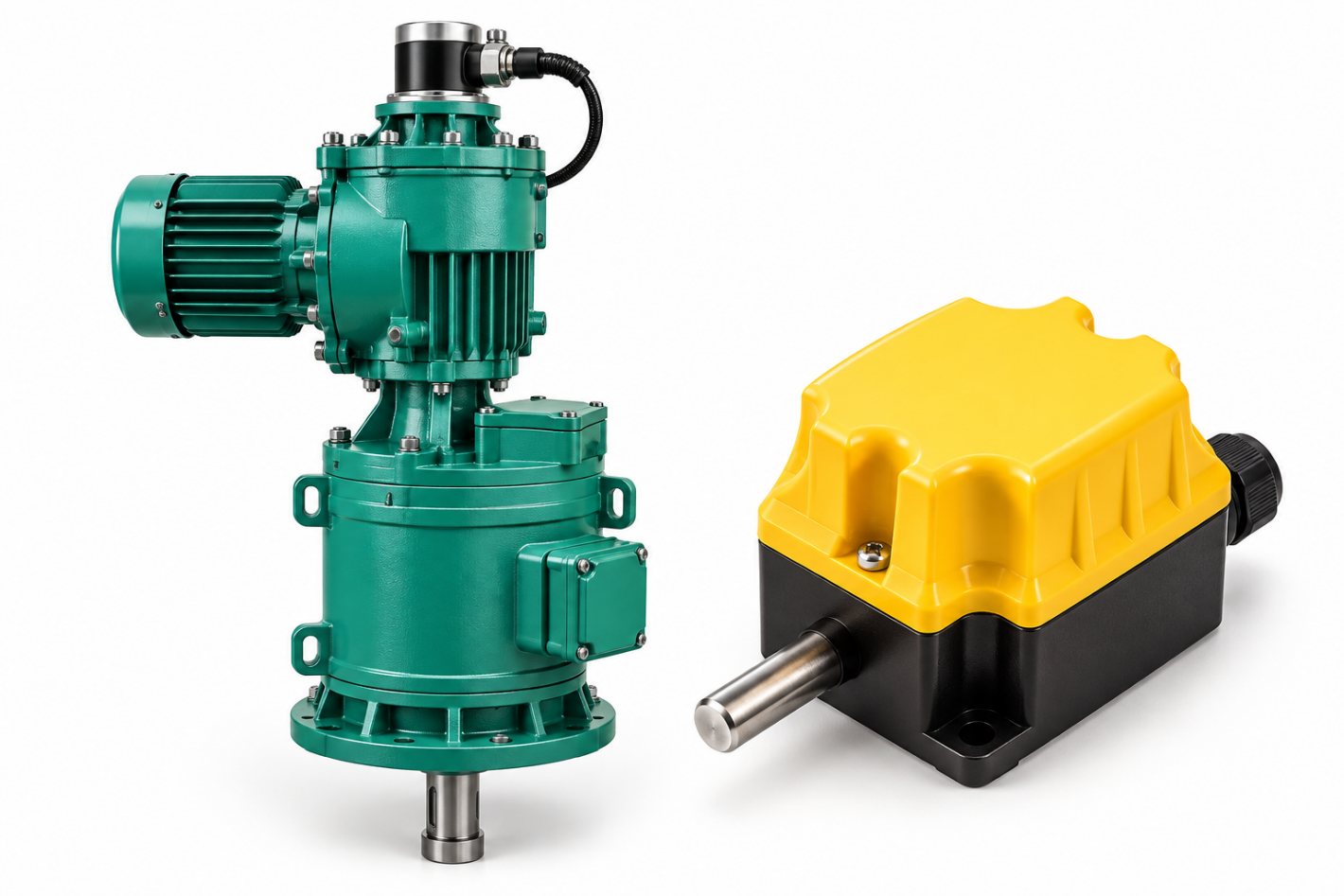

Kanca yüksekliği, araba konumu ve dönüş açısı enkoder tabanlı ölçümlerle takip edilir. Hassas ve tekrarlanabilir konum bilgisi, hem sınırların yazılımsal olarak uygulanmasını hem de diğer otomasyon fonksiyonlarını mümkün kılar. Burada enkoder kayması, sinyal kalitesi ve referans (home/kalibre değeri) noktası doğrulaması gibi konular sahada sistem güvenilirliğini doğrudan etkiler; bu nedenle periyodik kalibrasyon ve çapraz doğrulama (ör. mekanik limit ile enkoder değerinin karşılaştırılması) önemlidir.

Rüzgar izleme

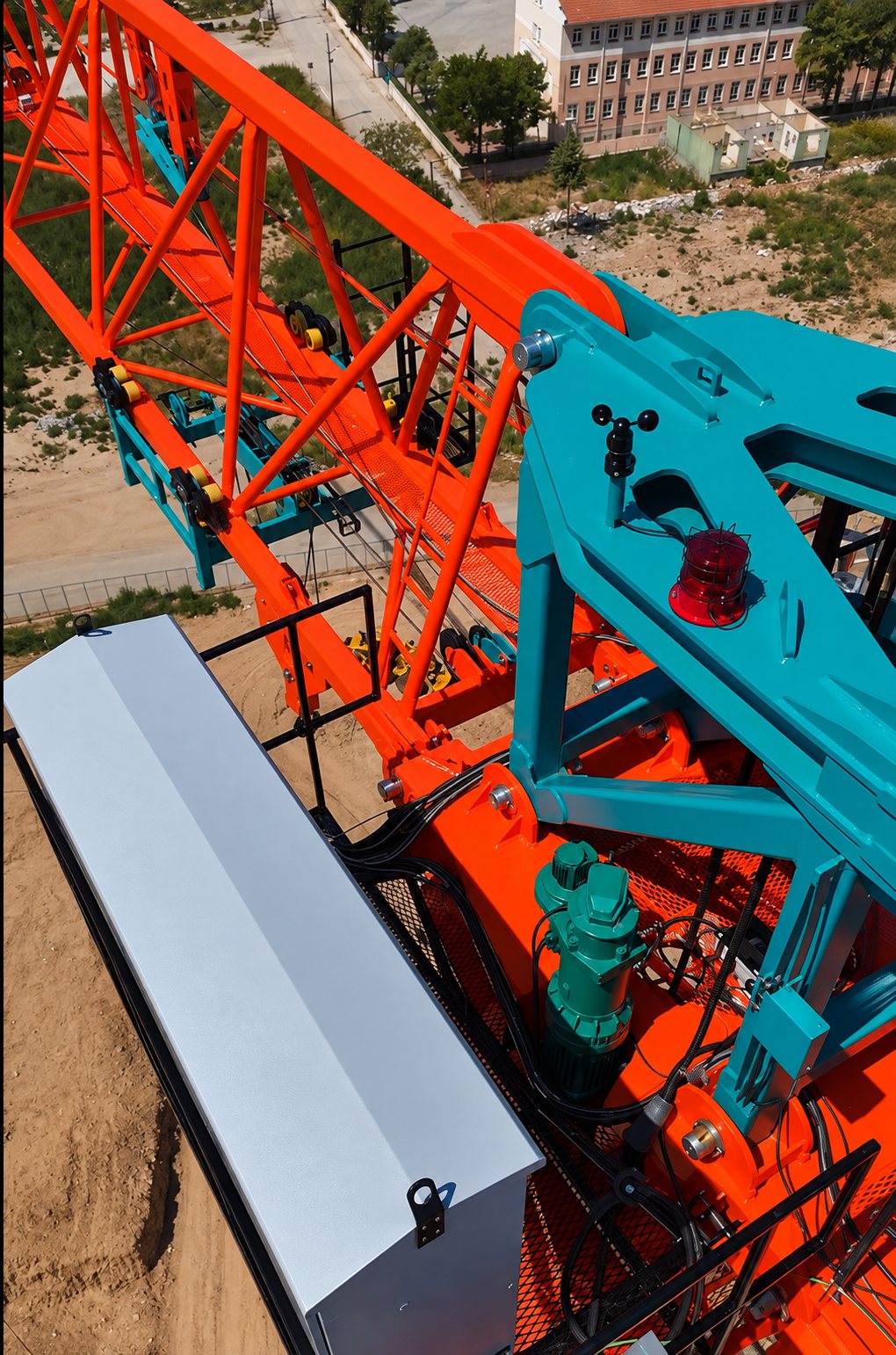

Anemometre ile ölçülen rüzgar hızı sürekli izlenir. Belirlenen eşiklerde uyarı, daha yüksek eşiklerde ise çalışmanın durdurulması ve vincin boşta dönebileceği (weathervane) konuma alınması gerekir. Yeni nesil sistemlerde rüzgar verisi bulut tabanlı hava durumu uyarılarıyla da birleştirilerek şantiye yönetimine önceden bilgi verilir.

03Çarpışma önleme ve bölge kontrolü

Şehir içi projelerde birden fazla kule vincin üst üste çalışması, komşu binalar, yollar, enerji nakil hatları ve sınır parselleri ciddi çarpışma riskleri doğurur. Bu riskleri yönetmek için:

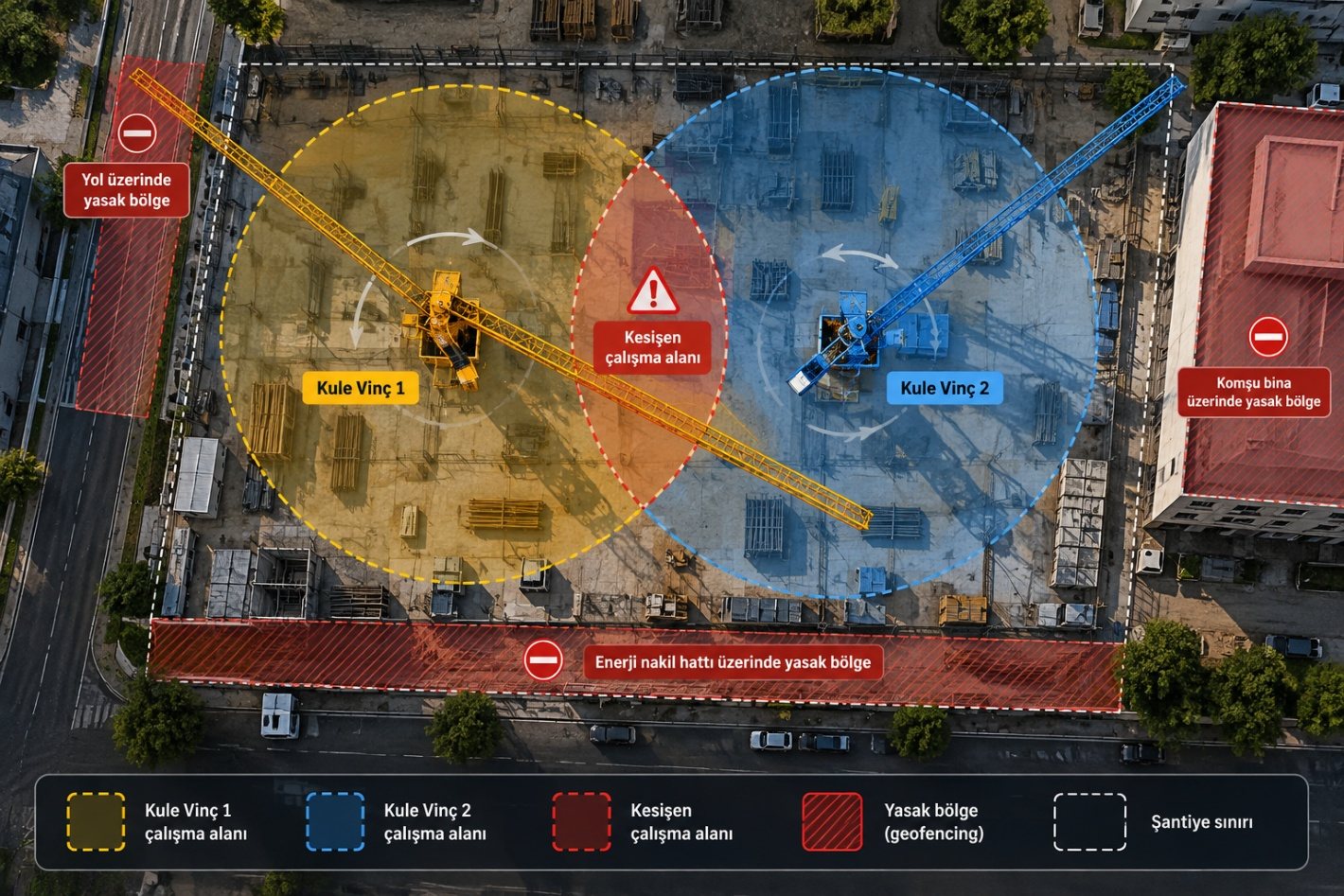

• Çarpışma önleme (anti-collision) sistemleri: Vinçlerin bom, karşı bom ve kanca konumları sürekli hesaplanır. Çakışma ihtimali oluştuğunda sistem uyarır, yavaşlatır ve gerekirse durdurur.
• Geofencing / yasak bölge tanımı: Okul, yol, hastane, elektrik hattı gibi bölgelerin üzerinden yük taşınması yazılımsal olarak engellenebilir.
• Dönüş ve çalışma alanı sınırlaması: Vincin fiziksel olarak dönebileceği alan, projeye özel olarak programlanır.

Bu sistemler yalnızca vinçler arasında değil, vinç ile bina ve çevre arasındaki ilişkiyi de kapsar. Şantiye 3B modelinden alınan geometri bilgisiyle entegre çalışan çözümler giderek yaygınlaşmaktadır.

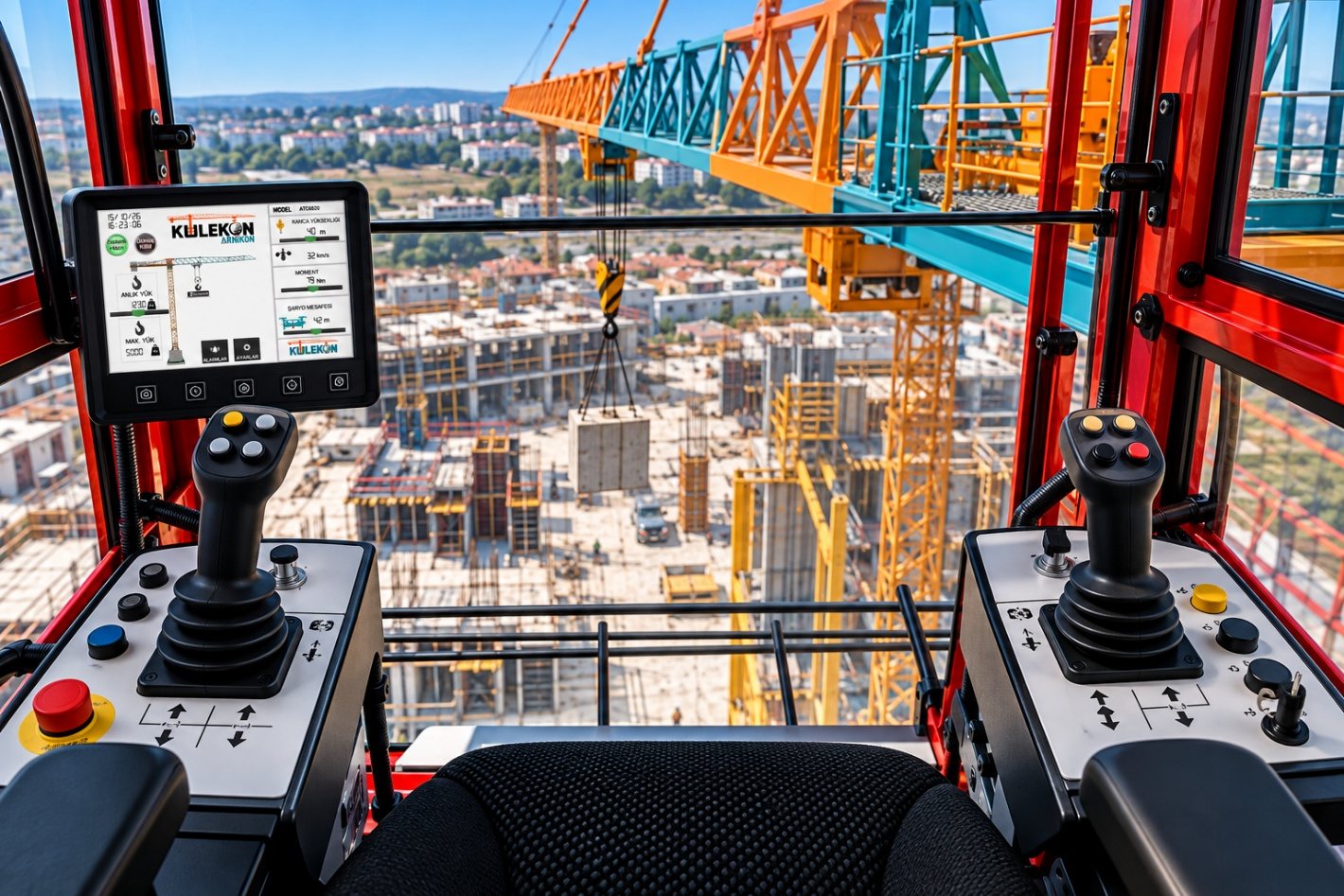

04Otomasyon: operatörü destekleyen akıllı fonksiyonlar

Yeni nesil otomasyonun amacı operatörü devre dışı bırakmak değil, onu güçlendirmektir. Öne çıkan fonksiyonlar:

• Frekans konvertörlü yumuşak kalkış-duruş: Kaldırma, dönüş ve araba hareketlerinde sürücüler sayesinde hız kademesiz ve darbesiz kontrol edilir; mekanik aksam yorulması azalır.
• Yarı otomatik hareket: Sık tekrarlanan taşıma noktaları arasında hafızaya alınmış güzergâhlar, operatörün gözetiminde otomatik izlenebilir.
• Uzaktan kumanda ve uzaktan operasyon: Operatörün kabin yerine zeminden veya kontrol odasından çalışması mümkün hale gelmektedir. Bu yaklaşım, özellikle yüksekte çalışma riskini ve operatör yorgunluğunu azaltır; ancak düşük gecikmeli, kesintiye dayanıklı ve güvenlik fonksiyonları sertifikalı bir haberleşme altyapısı şarttır.

05Görüntü işleme ve yapay zekâ

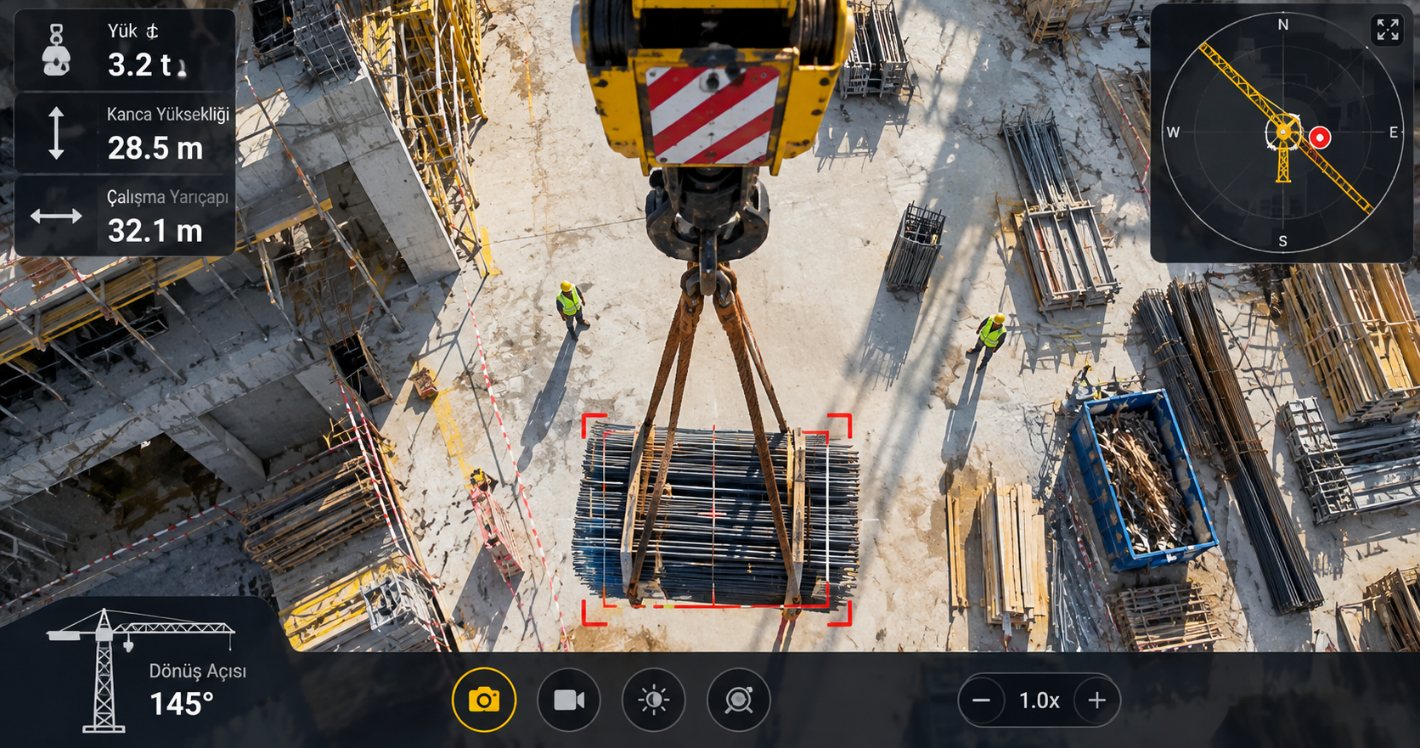

Kancaya ve bom ucuna yerleştirilen kameralar, operatörün göremediği alanları ekrana taşır. Böylece:

• Yük altında veya yük yolu üzerinde insan varlığı algılanabilir,
• Kişisel koruyucu donanım (baret, yelek) eksikliği tespit edilebilir,
• Kanca ve yükün çevresindeki engeller işaretlenebilir.

Bu sistemler tek başına durdurma kararı vermekten çok, operatöre ve saha güvenlik sorumlusuna ek bir farkındalık katmanı sağlamak için kullanılmalıdır. Yanlış alarm oranı ve ortam koşulları (toz, yağmur, ışık) sahada mutlaka test edilmelidir.

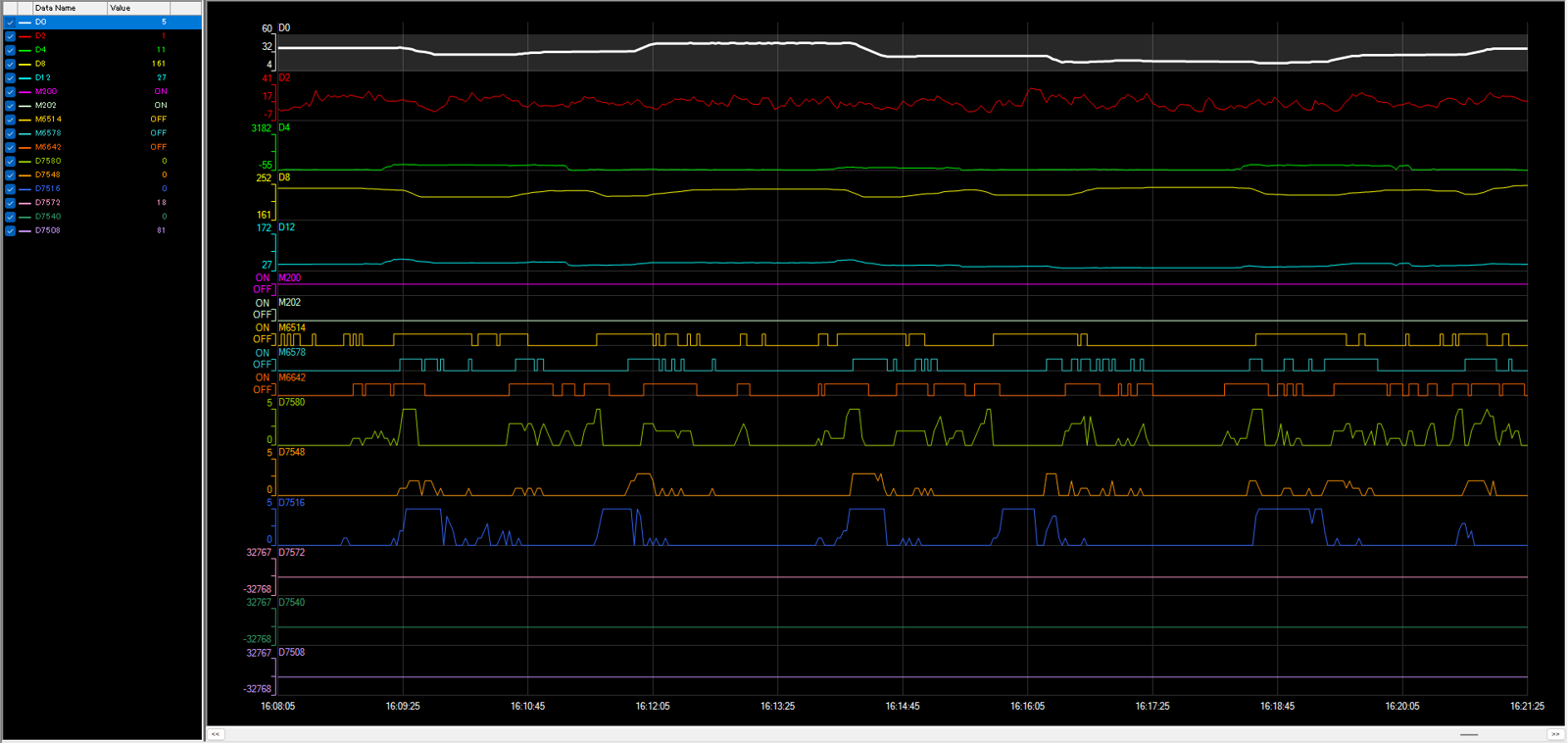

06IoT, uzaktan izleme ve kestirimci bakım

Vinç üzerindeki sensör ve kontrolcü verileri GSM veya şantiye ağı üzerinden merkezi bir platforma aktarılabilir. Bu sayede:

• Anlık izleme: Yük, rüzgar, çalışma saati ve alarm geçmişi uzaktan takip edilir.
• Kestirimci bakım: Motor akımı, sıcaklık, fren aşınması, halat ömrü ve titreşim verileri analiz edilerek arıza oluşmadan müdahale planlanır.
• Çalışma saati ve çevrim sayısı takibi: Yorulma ömrü ve zorunlu kontrol periyotları veriye dayalı yönetilir.

Veri güvenliği de burada kritik bir başlıktır: uzaktan erişimi olan her sistem, siber güvenlik açısından ağ ayrımı, kimlik doğrulama ve yetkilendirme ile korunmalıdır.

07Fonksiyonel güvenlik ve standartlar

Otomasyon arttıkça güvenlik fonksiyonlarının tasarımı da daha disiplinli hale gelmelidir. Güvenlik ile ilgili fonksiyonlarda (acil stop, yük sınırlama, hareket kısıtlama gibi) şu çerçeveler dikkate alınır:

• Kule vinç tasarım ve güvenlik gereklilikleri: EN 14439 (Türkiye’de TS EN 14439) standardı.
• Makine güvenliğinde kontrol sistemleri: ISO 13849 (performans seviyesi, PL) ve IEC 62061 / IEC 61508 (güvenlik bütünlük seviyesi, SIL) yaklaşımları.
• Makine mevzuatı: Makine Emniyeti Yönetmeliği ve ilgili CE gereklilikleri.
• İşletme ve kullanım: İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında periyodik kontroller ve operatör yeterliliği.

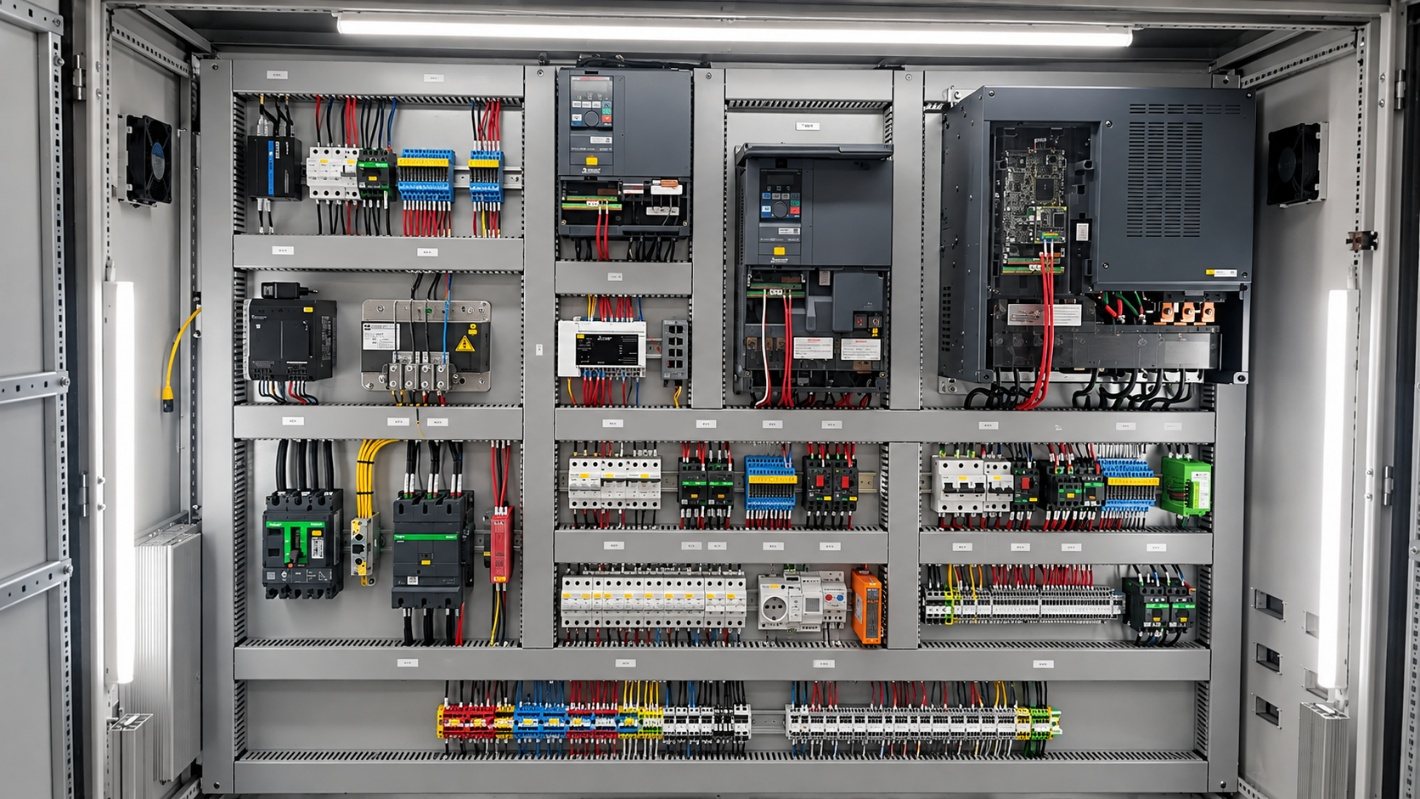

Özetle, güvenlik fonksiyonları standart PLC mantığına “eklenmiş bir özellik” olarak değil, ayrı bir güvenlik mimarisi (güvenlik röleleri, güvenlik PLC’leri, yedekli sensörler, tanılama) olarak ele alınmalıdır. Standart otomasyon verimlilik içindir; güvenlik fonksiyonu ise bağımsız ve doğrulanabilir olmalıdır.

08Uygulamada dikkat edilmesi gerekenler

İleri teknoloji, sahada doğru uygulanmadığında beklenen faydayı sağlamaz. Kule vinç projelerinde şu noktalar öne çıkar:

• Kurulum ve devreye alma kalitesi: Sensör montajı, kablolama, topraklama ve ekranlama; enkoder ve analog sinyallerin kararlılığı için kritiktir.
• Kalibrasyon ve doğrulama: Yük hücresi, açıklık ve yükseklik ölçümleri periyodik olarak referans değerlerle karşılaştırılmalıdır.
• Bypass kontrolü: Güvenlik fonksiyonlarının bypass edilmesi, şantiyelerde sık rastlanan bir risk kaynağıdır. Bypass’ın yetkilendirme ve kayıtla yönetildiği sistemler tercih edilmelidir.
• Operatör eğitimi: Yeni sistemler operatör becerisinin yerini almaz; operatörün sistemin neyi, ne zaman ve neden yaptığını bilmesi gerekir.

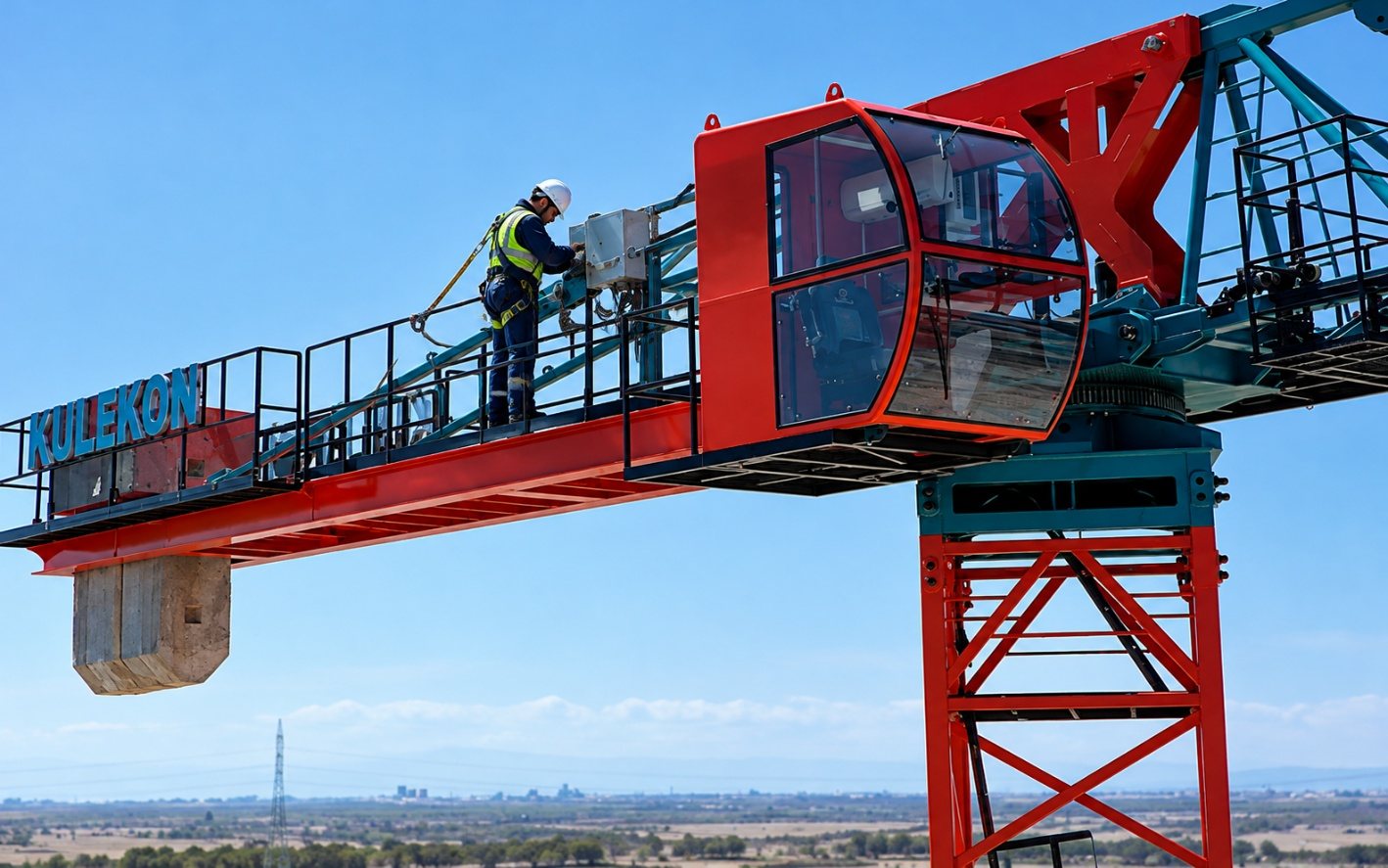

• Bakım ve yazılım yönetimi: Parametre değişiklikleri, yazılım güncellemeleri ve yedekleme kayıt altına alınmalı, yetkisiz değişiklik engellenmelidir.
• Arıza senaryoları: Haberleşme kopması, sensör hatası veya enerji kesintisi durumunda sistemin güvenli duruma geçmesi tasarım aşamasında test edilmelidir.

09Geleceğe bakış

Ön plana çıkan eğilimler şunlardır:

Bu gelişmelerin ortak noktası, vincin artık yalnızca mekanik bir makine değil, şantiye dijital ekosisteminin bir parçası olmasıdır.

Sonuç

Kule vinçlerde yeni nesil otomasyon ve güvenlik sistemleri; kazaları azaltmak, verimliliği artırmak ve bakım maliyetlerini düşürmek için güçlü araçlar sunuyor. Ancak başarının anahtarı teknolojinin kendisi değil; doğru tasarım, standartlara uygun güvenlik mimarisi, titiz devreye alma, düzenli bakım ve eğitimli operatörlerdir.

Teknoloji insan faktörünün yerine geçmez; onu destekler, hatalarını yakalar ve riskleri görünür kılar. Geleceğin şantiyelerinde güvenlik, vincin kabininde değil, tüm sistemin tasarımında başlayacak.
