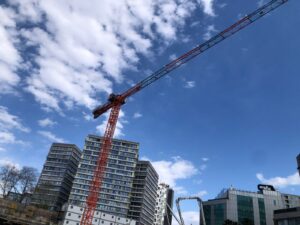

رافعة برجية مسطحة القمة
KTC6015
رافعة برجية مسطحة القمة بحمولة 10 طن
- الطراز
- ATC6015-10/2
- النوع
- Flat Top
- طول الذراع المعاكس
- 15 م
- ارتفاع الرفع (H)
- 65 م
- الارتفاع القائم ذاتيًا
- 50 م
- أقصى قدرة رفع
- 10 طن
- أقصى حمولة عند طرف الذراع
- 2 طن
10 طنأقصى قدرة رفع
2 طنأقصى حمولة عند طرف الذراع
65 مارتفاع الرفع (H)
50 مالارتفاع القائم ذاتيًا

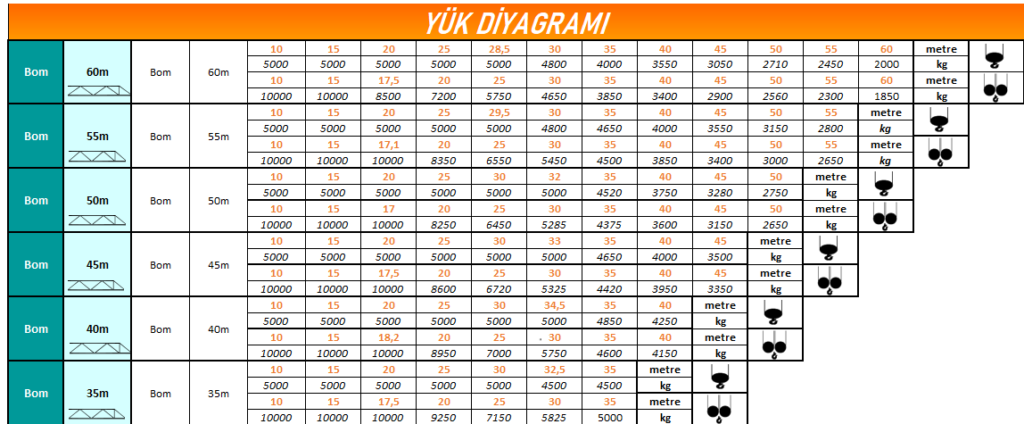

مخطط الأحمال
مخطط الأحمال
قدرات الرفع حسب طول الذراع. انقر على الصورة لتكبيرها.
البيانات الفنية
المواصفات الفنية
مجموعة الرفع
- نوع المنتج
- ATC6015-10/2
- سرعة الرفع (عادية)
- 0–90 م/دقيقة
- سرعة الرفع (دقيقة)
- 0–7 م/دقيقة
- محرك الرفع
- Schneider
- قدرة / ماركة المحرك
- 37 كيلوواط – Leroy Somer-Brevini
- سرعة خرج المحرك
- 3000 دورة/دقيقة
- قطر الحبل
- 14 mm
- تمرير الحبل
- 1/2 – 1/4
- طول الحبل
- 410 م
- نوع المكابح
- مكابح كهرومغناطيسية
- نوع / ماركة علبة التروس
- مخفض تروس حلزونية – 8K0623.01R
- نوع الخطاف
- خطاف فولاذي مطروق مفرد (بمزلاج أمان)
مجموعة العربة
- سرعة العربة (عادية)
- 0–75 م/دقيقة
- سرعة العربة (دقيقة)
- 13.00 م/دقيقة
- محرك العربة
- Schneider
- قدرة / ماركة المحرك
- 5.50 كيلوواط – ELK & WATT
- سرعة خرج المحرك
- 1500 دورة/دقيقة
- مكابح العربة
- مكابح كهرومغناطيسية
- نوع / ماركة علبة التروس
- مخفض تروس حلزونية – طراز KR
مجموعة الدوران
- نوع المنتج
- ATC6015-10/2
- سرعة الدوران
- 0.75 دورة/دقيقة
- سرعة الدوران (دقيقة)
- 0.25 دورة/دقيقة
- محرك الدوران
- Schneider
- قدرة / ماركة المحرك
- 7.50 كيلوواط
- سرعة خرج المحرك
- 1500 دورة/دقيقة
- نوع / ماركة علبة التروس
- مخفض كوكبي – Leroy Somer-Brevini
- نوع التبريد
- تبريد خارجي
- ترس الدوران
- للخدمة الشاقة
الطلاء
- التنظيف قبل الطلاء
- تنظيف كيميائي للسطح
- الطلاء التمهيدي
- طبقة واحدة من التمهيدي الإيبوكسي
- الطلاء النهائي
- طبقتان من الطلاء النهائي الأكريليكي
- لون العربة
- RAL 5018 (أزرق فيروزي)
- لون الذراع
- RAL 5018 (أزرق فيروزي)
- لون الصاري
- RAL 2004 (برتقالي)
- لون الذراع المعاكس
- RAL 2004 (برتقالي)
